一、電動汽車充電樁工作原理

1、充電樁分類

允電樁是電動漢車的電站，其功能類似于加油站里面的加油機。根據供電方式不同可以分為交流 電樁和直流充電樁。交流充電樁是指采用交流充 模式為電動汽車動力薪電池進行允電的電充樁，交流充電模式是以三相或單相交流電祿向電動汽車提供 充電電稅的模式；直流充電樁是指采用直流充電模式 為電動汽車動力蓄電池進行充電的充電樁，宜流充電 模式是以充電樁輸出的可控直流電直源接對動力蓄 電池進行充電的模式

2 、工作原瑾及充電過程

(I)工作原理

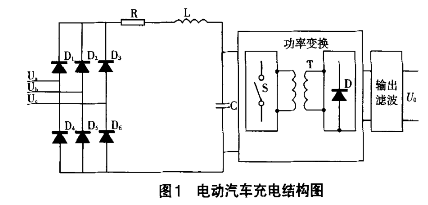

純電動汽車充電的一般結構框圖如圖1所示 三相電網輸入交流電，經橋式不可控整流電 流電，經LCR電路濾波后送到高頻DC- DC功率變換器，功率變換器經過直直變換輸出需要的直流電壓， 經輸出濾波后為電動汽苔車電池充電。充電可選擇 定電縣、定時、定間金額、自動（充滿為4止種）模式。

(2)電動汽車充電過程

目前，傳感式無線充電技術還未能解決充電大功率下的輻射十擾問題，應用廣比泛較的充電方式集中 在接觸式充電方式上七 隨者電力電子技術和變流控制技術的飛速發展，一單的充電模式已經不能滿足大 容魚電池的充電要，求電動汽車充電采用的是恒壓限 流充電和分階段恒流充電混合的充電模。式常用電 動汽車電池分 為兩類：一類是苔電池；另一類是燃料電池。蓄電池主要用在純電動車汽上，燃料電池主耍用在混合動力的電動汽車上心 在電動汽車的正常使用過程中，蓄電池作為主要的動力元件，為電動汽車 提供低速啟動和全負荷加速的動力支持。市場上比較成熟的充電電池主要采用是的悝電池，其充電過程

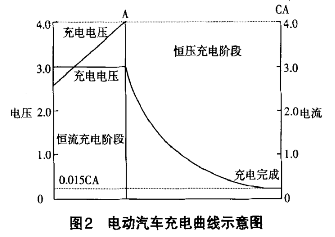

如圖 2所示。

充電初始階段一，般采用錄佳充電倍 率進行限流充電。在這一階段，由于電池的電動勢低．即使電池充電壓電不高，電池 的充電電流也會很大，必須對充電電加流以限制。隨著充電電壓的增大，電池電動勢不斷上升，電池的充電電壓也不斷上升。當電池電壓達到允許的最好充電電壓

時（圖2中 A點），保持恒壓充電。由于這一階段的電動勢不斷上升而電壓不變，所以電池的充電流導雙曲線趨勢下降直，至降為零。但在買際的充電過程中當，充電電流小于0.015CA時即可停止充電。

二、充電參數分析

根據深圳市標準化指導性技術文件《電動汽車充 電系統技術規范》中對充電樁電能質縣的要求，同時 考慮到充電電壓、功率是整個電網系統中比較重參數，木節重點分析了充電電壓和充電功率參數的數學意義。

1、充電電壓參數

高壓電網通過整流、逆變、濾一波系等列措施可以給電動汽車充電樁提供工作所器的電說，其中也不可母免地會摻雜一些諧波信號，影響供電質量。因此，可以通過在電壓中樞點或電壓主導節點上裝設視點，觀察電流和壓電的動態性找到供電的薄弱點減小安全裕度值。

電壓參數主耍包括：電 斥越限、靈敏度指標和定裕度指標。

(I)電壓越限主要是指母線上的上限和下限電壓

數據超過限制時設定時間報。警

(2)靈敏度指標主要應用在dP?/dV?凡和dQ?/dV?,兩個呈，即無功、有功與電壓之間的關系

(3)穩定裕度是指根據供電通道兩端的電氣信息雖判斷電壓的穩定裕度，如式(I)所示：

L=4PR/[Vcos(θ-ξ)]²

式中：P、R、V、θ、ξ分別表示供電線路末端有的功功率、電阻、端電壓、支路阻抗角及相角差

2．充電功率參數

作為計算量的復功率P可表示為

P=Re(P)+jIm(P)

其中復功率的實部代表有功功率Pw，虛部代表無功功率P,，即：

Re(P)=Pw=UIcosφ

lm(P)=P.=UIsinφ

所以功率因數為

cosφ＝Pw/P.

功率因數是彩響了電氣設備用電效率的關鍵， 功率因數小說明大部分電能被損耗，而電能損耗主要是由于功率因數不協調造成的。因此，對有功功率和無功功率有效的監視，并對其進行分配性的功率協詞可以提窩功率因數，減小電網電能損耗，提高電能利用率。
